GGU-3D-SSFLOW: Menüeintrag "Blattformat"

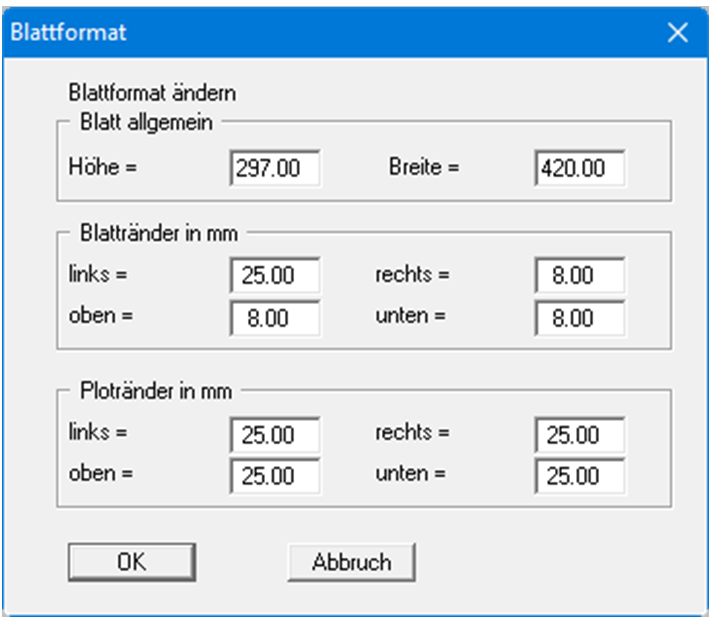

Beim Programmstart ist standardmäßig ein DIN A3-Blatt eingestellt. In der folgenden Dialogbox können Sie das Blattformat verändern.


  • " Blatt allgemein" definiert die Größe Ihres Ausgabeblattes. Voreingestellt ist ein DIN A3-Blatt. Das Programm zeichnet automatisch um das Ausgabeblatt dünne Schneidkanten, die beim Ausdruck auf Plottern mit Rollenmedien benötigt werden. Die Schneidkanten können durch Ausstellen des Schalters " mit Schneidkanten" im Menüeintrag " Blatt / Blattränder und Schneidkanten" ausgeblendet werden.

  • Mit den " Blatträndern" legen Sie die Lage eines dick ausgezogenen Rahmens als Abstand von den Schneidkanten fest. Dieser Rahmen umschließt Ihre spätere Anlage. Sie können diesen Rahmen ausblenden, wenn Sie den Schalter " mit Blatträndern" im Menüeintrag " Blatt / Blattränder und Schneidkanten" deaktivieren.

  • Mit den " Ploträndern" definieren Sie einen festen Abstand von den Blatträndern zum eigentlichen Zeichenbereich, in dem die grafische Auswertung Ihrer Eingaben dargestellt wird.
