GGU-3D-SSFLOW: Menüeintrag "Netz von Hand"

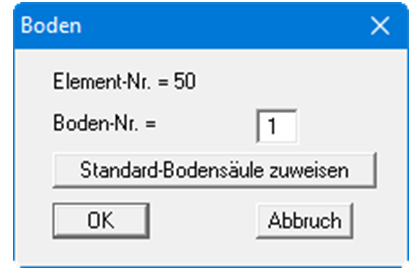

Nach Eingabe der Netzknoten wird mit diesem Menüeintrag ein FE-Netz festgelegt. Alternativ ist der Menüeintrag auch über die Funktionstaste [ F4] zu erreichen. Sie müssen jeweils drei Knoten mit der linken Maustaste anklicken. Nach der Auswahl von drei Knoten erscheint eine Box, in der die Boden-Nr. für das FE-Element festgelegt wird. Die eingegebene Boden-Nr. wird allen Schichten dieses FE-Elementes zugewiesen. Alternativ kann auch die Standard-Bodensäule zugewiesen werden.

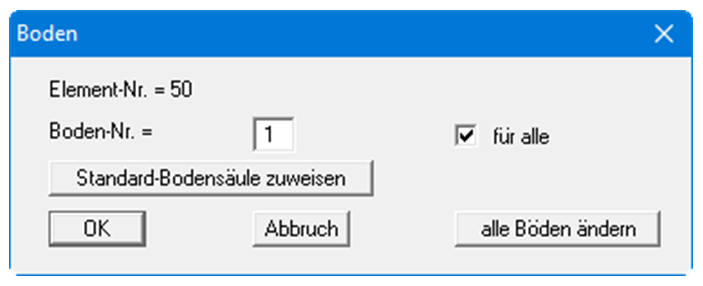

Wenn bereits FE-Elemente definiert sind, erhalten Sie nach Anklicken von 3 Knoten zunächst eine Abfragebox, in der Sie durch Klicken des Knopfes " Ja" ein vorhandenes FE-Element löschen können. Nach Klicken auf den Knopf " ändern" erhalten Sie die folgende Dialogbox:

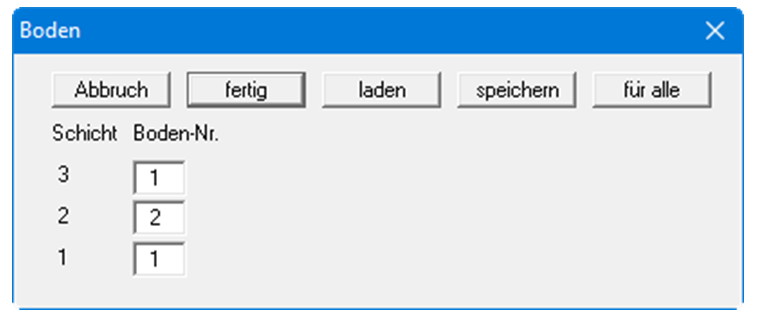

Sie können hier der aktuellen Schicht eine andere Boden-Nr. zuweisen. Wenn der Schalter " für alle" aktiviert ist, wird diese Boden-Nr. für alle Schichten dieses FE-Elementes übernommen. Über den Knopf " alle Böden ändern", können Sie den Schichten unterschiedliche Bodennummern zuweisen.

Diese Verteilung (Bodensäule) können Sie in eine Datei " .bos" speichern und nach Auswahl eines anderen FE-Elementes laden. Wenn Sie in dieser Dialogbox den Knopf " für alle" klicken, kann die eingestellte Bodensäule nach einer Abfrage für alle vorhandenen Elemente übernommen werden.
