GGU-3D-TRANSIENT: Menüeintrag "Legende Boden"

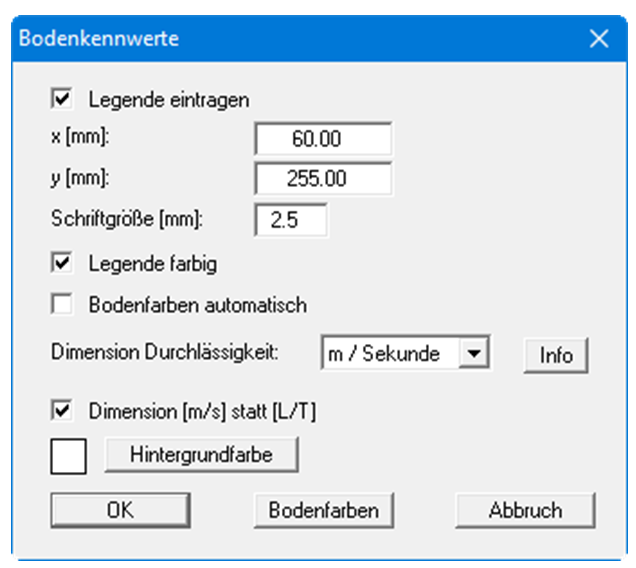

Auf Ihrem Ausgabeblatt wird eine Legende mit den Bodenkennwerten der einzelnen Schichten dargestellt. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter " Legende eintragen" aktiviert ist.


Mit den Werten für " x" und " y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die " Schriftgröße" steuern Sie die Größe der Legende. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [ F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

  • “ Hintergrundfarbe"

Über den Knopf definieren Sie die Hintergrundfarbe für die Legende.

  • " Legende farbig"

Die Legende enthält die Bodenfarben. Bei ausgeschalteter Funktion wird die Bodennummer eingetragen.

  • " Bodenfarben automatisch"

Den Schichten werden vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter nicht aktiviert, werden die Farben genommen, die Sie unter dem Knopf " Bodenfarben" individuell einstellen können.

  • “ Dimension Durchlässigkeit"

Für eine instationäre Berechnung ist die Eingabe der Durchlässigkeit in " m / Stunde" oder " m / Tag" häufig sinnvoller. Um unnötige Erklärungen bei der Abgabe Ihrer Berechnungen zu sparen, erfolgt die Darstellung des k-Wertes in der Legende der Bodenkennwerte in " m / Sekunde". Das Programm rechnet dazu intern Ihre eingegebenen Durchlässigkeitswerte wieder von Ihrer hier ausgewählten Dimension auf m/s zurück (siehe Knopf " Info").

  • " Dimension [m/s] statt [L/T]"

Als Standard-Dimension verwendet das Programm [m/s]. Wie zuvor erläutert, können Sie auf [m/h] und [m/d] umstellen. Wenn andere Dimensionen gewünscht werden (z.B. Yard und Minuten), kann als Dimension die allgemeine Form Länge [L] und Zeit [T] gewählt werden. Deaktivieren Sie dazu diesen Schalter.

  • " Bodenfarben"

Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jedem Boden nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen.
