GGU-3D-TRANSIENT: Menüeintrag "Potential oder Quelle einzeln"

Nachdem Sie einen oder mehrere Polygonzüge definiert haben, können Sie nun diese Polygonzüge einzelnen FE-Knoten zuweisen. Klicken Sie dazu einfach den Knoten, dem Sie ein Polygon zuweisen wollen, mit der linken Maustaste an.

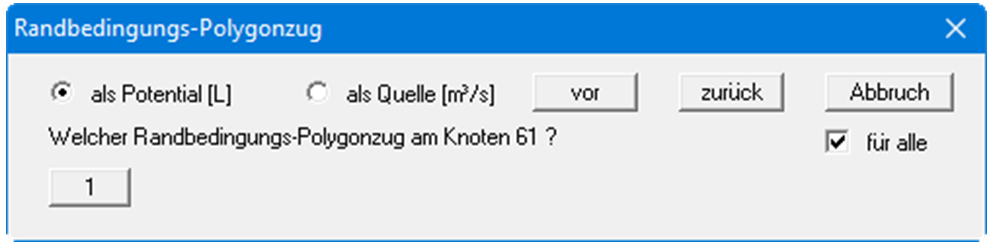

Entscheiden Sie zunächst durch Aktivierung der Schalter " als Potential" oder " als Quelle", um welche Art der Randbedingung es sich handelt. Wenn Sie den Knopf " für alle" aktivieren, wird die Randbedingung an diesem Punkt für alle Ebenen übernommen. Anschließend legen Sie durch Klicken auf den Knopf mit der gewünschten Polygonzug-Nr. die Zuordnung zum markierten FE-Knoten fest. In Ihrer Systemdarstellung wird dieser FE-Knoten mit der Polygonzug-Nr. versehen und mit einem " P" bzw. " Q" als Hinweis, ob Potential oder Quelle gewählt wurde.

Ein gesetztes Potential oder eine Quelle kann durch nochmaliges Klicken auf den Knoten mit der rechten Maustaste gelöscht werden.
