GGU-CANTILEVER: Definition

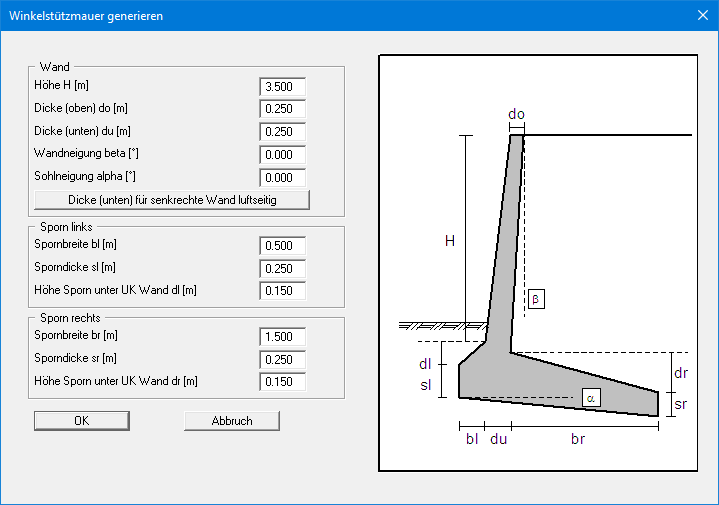

Die Definition der Winkelstützmauer erfolgt über den Menüeintrag " Editor 1 / Wand (Geometrie)". Die Grafik erläutert alle erforderlichen Eingaben.

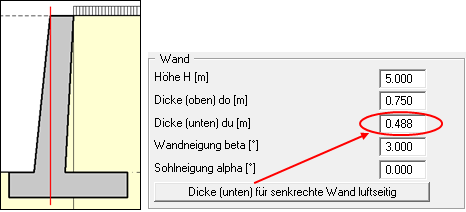

Über den Knopf " Dicke (unten) für senkrechte Wand luftseitig" können Sie bei einer geneigten Wand die erforderliche " Dicke (unten) du" ermitteln lassen. Das Programm verlängert ausgehend von der linken oberen Ecke der Winkelstützmauer die luftseitige Wand nach unten und ermittelt so die untere Wanddicke.
