GGU-LATPILE: Schritt 11: Ergebnisse darstellen und ausgeben

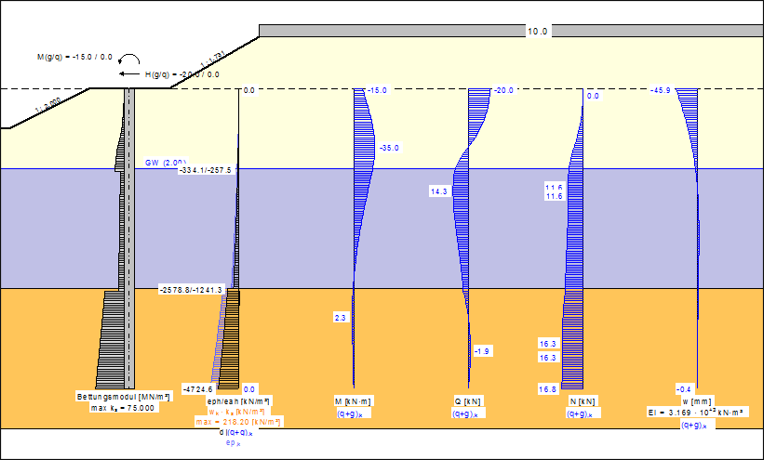

Nach Verlassen der Infobox werden auf dem Bildschirm alle maßgebenden Berechnungsgrößen über die Pfahllänge dargestellt:


  • Eingegebener Bettungsmodulverlauf,

  • Tatsächlich angesetzter Bettungsmodulverlauf,

  • Aktiver Erddruck und passiver Erddruck,

  • Momentenverlauf,

  • Querkraftverlauf,

  • Normalkraftverlauf,

  • Biegelinie.

Die Bildschirmgrafik enthält neben der Darstellung des Systems weitere Elemente (nachfolgend Legenden genannt), die zur weiteren Erläuterung der Eingaben dienen:

  • Allgemeine Legende

Die Legende enthält allgemeine Angaben zum System.

  • Bodenart-Legende

Die Legende enthält für jeden definierten Boden die entsprechenden Bodenkennwerte.

  • Bemessungs-Legende

Die Legende enthält alle Angaben zur Bemessung des Stahlquerschnitts bzw. des Stahlbetonquerschnitts des berechneten Pfahls.

  • Bettungsmodul-Legende

Die Legende zeigt die eingegebenen Bettungsmodule in den für den Bettungsmodulverlauf definierten Abschnitten entlang des Pfahles.

Sie können die Grafik auf dem angeschlossenen Drucker ausgeben (Menüeintrag " Datei / Drucken"), ebenso wie ein ausführliches Datenprotokoll (Menüeintrag " Datei / Protokoll ausgeben").

Mit der Lupenfunktion können Sie sich Ausschnitte der Grafik vergrößert ansehen. Wenn Sie mit der linken Maustaste in die Grafik doppelt klicken, werden die Zustandsgrößen am Mauszeiger in einer Dialogbox angezeigt.

Für eine weitere Erläuterung der Berechnungsergebnisse können Sie die Grafik mit den Elementen der integrierten Mini-CAD-Systeme ergänzen. Speichern Sie Ihre Arbeit über den Menüeintrag " Datei / Speichern unter" in eine Datei.
