GGU-SEEP: Menüeintrag "Systemdarstellung"

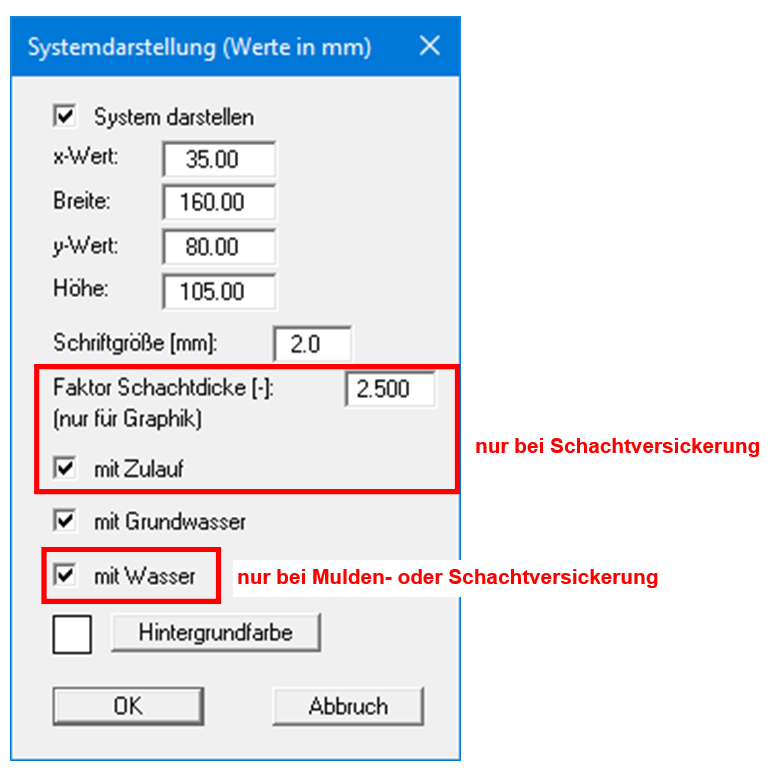

Auf Ihrem Ausgabeblatt wird eine Grafik des aktuellen Versickerungssystems dargestellt. Form und Aussehen dieser Systemdarstellung können Sie bei aktiviertem Schalter "System darstellen" unter diesem Menüeintrag verändern.

Am schnellsten können Sie die Position oder Größe der Systemdarstellung verändern, indem Sie die Funktionstaste [ F11] drücken und anschließend die Systemdarstellung mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

• " System darstellen"

Die Darstellung wird aktiviert und erfolgt mit den Koordinaten, die Sie unter " x-Wert:", " y-Wert:", " Breite:" und "Höhe:" vorgeben können. Die " Schriftgröße" der Beschriftung geben Sie ebenfalls vor.

• " Faktor Schachtdicke"

Bei einer Schachtversickerung erfolgt die grafische Darstellung der Schachtwand mit einem Faktor, damit Einzelheiten der Wandung deutlicher sichtbar sind.

• " mit Zulauf"

Bei einer Schachtversickerung kann der Zulauf in der Grafik mit dargestellt werden.

• " mit Grundwasser"

Bei sehr tief liegendem Grundwasser wird die Grafik des Systems sehr gedrängt. Die eigentliche Versickerungsanlage kann dann kaum noch erkennbar sein. In solchen Fällen deaktivieren Sie den Schalter " mit Grundwasser". Die Grafik beschränkt sich dann im Wesentlichen auf den Bereich der Anlage. Der Grundwasserstand trägt nicht mehr zur Skalierung der Grafik bei.

• " mit Wasser"

Bei Mulden- und Schachtversickerungen kann das mit Wasser gefüllte System dargestellt werden. Aktivieren Sie dazu den Schalter " mit Wasser".

• " Hintergrundfarbe"

Der restliche Hintergrund der Systemdarstellung kann farbig dargestellt werden.
