GGU-SEEP: Mulden-Rohrrigolen-Versickerung

Zur Verdeutlichung der Vorgehensweise wird das vorherige Beispiel in eine Mulden-Rohrrigolen-Versickerung geändert. Wählen Sie den Menüeintrag " Datei / Neu" oder den Menüeintrag " Bearbeiten / Versickerungstyp". Betätigen Sie anschließend den Knopf " Mulden-Rohrrigolen-Versickerung (neu)".

Wählen Sie den Menüeintrag " Bearbeiten / Systemdaten" und geben Sie die Werte der folgenden Dialogbox ein.

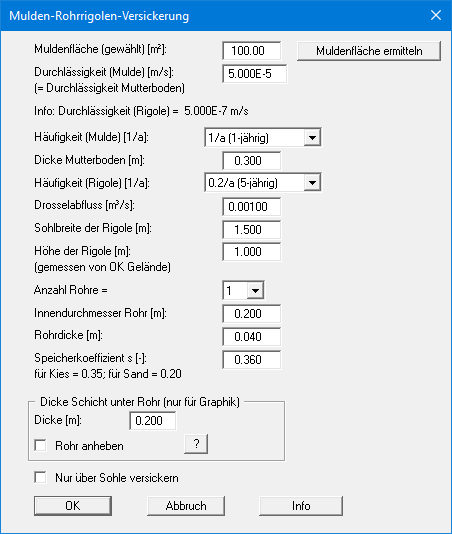

Bestätigen Sie Ihre Eingaben mit " OK". Wählen Sie anschließend den Menüeintrag " Bearbeiten / Mulden-Rohrrigolen-Versickerung" und geben Sie die Werte der folgenden Dialogbox ein.

Bestätigen Sie Ihre Eingaben mit " OK". Jetzt könnten Sie noch eine ortspezifische Tabelle mit den Regenspenden eingeben. Für das Beispiel wird mit der Regenspenden-Tabelle " Hannover-Süd" gerechnet, die bei Programmstart automatisch geladen ist (siehe Menüeintrag " Bearbeiten / Tabelle Regenspenden".

Jetzt können Sie die Mulden-Rohrrigolen-Versickerung berechnen. Wählen Sie dazu den Menüeintrag " System / berechnen" und erhalten folgendes Ergebnis:

Wenn Sie die Werte in der sich anschließend öffnenden Dialogbox über " So lassen" nicht verändern, erhalten Sie das nachfolgende Ergebnis der Berechnung:

Danach werden die Berechnungsergebnisse in der Grafik dargestellt.
