GGU-SLAB: Schritt 8: Auswerten über Einzelwerte (Beispiel 1)

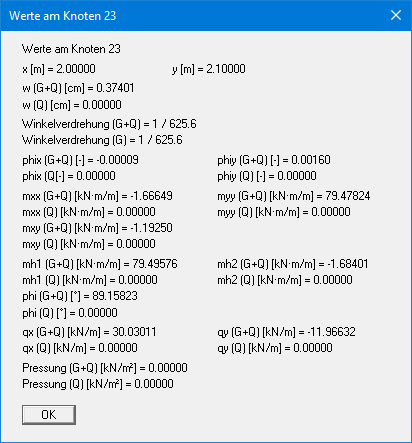

Um die Ergebnisse mit denen von Schwarz zu vergleichen, wählen Sie den Menüeintrag " Auswerten / Einzelwerte". Wenn Sie die gewünschten Knoten mit der linken Maustaste anklicken, erhalten Sie eine Ergebnisbox für diesen Knoten, z.B. für den Knoten in Plattenmitte bei x = 2,0 m:

Schwarz gibt für die Plattenmitte und den unteren Plattenrand bei den x-Werten 2, 4, 6 und 8 m die in den folgenden Tabellen aufgeführten Verschiebungsgrößen an. Die mit GGU-SLAB ermittelten Ergebnisse sind daneben (umgerechnet auf [m]) aufgeführt.

Öffnet Tabelle im VollbildmodusÖffnen

x [m]	y [m]	Lösung Schwarz	Ergebnis GGU-SLAB
2,0	2,1	0,00373	0,00374
4,0	2,7	0,00604	0,00606
6,0	3,3	0,00604	0,00606
8,0	3,9	0,00373	0,00374

Tabelle 1 Verschiebungen in Plattenmitte [m]

Öffnet Tabelle im VollbildmodusÖffnen

x [m]	y [m]	Lösung Schwarz	Ergebnis GGU-SLAB
2,0	0,6	0,00367	0,00368
4,0	1,2	0,00608	0,00608
6,0	1,8	0,00623	0,00624
8,0	2,4	0,00396	0,00396

Tabelle 2 Verschiebungen am unteren Plattenrand [m]

Die Ergebnisse stimmen fast vollständig überein.
