GGU-STABILITY: Schritt 10: Geosynthetics generieren (Bsp. 1)

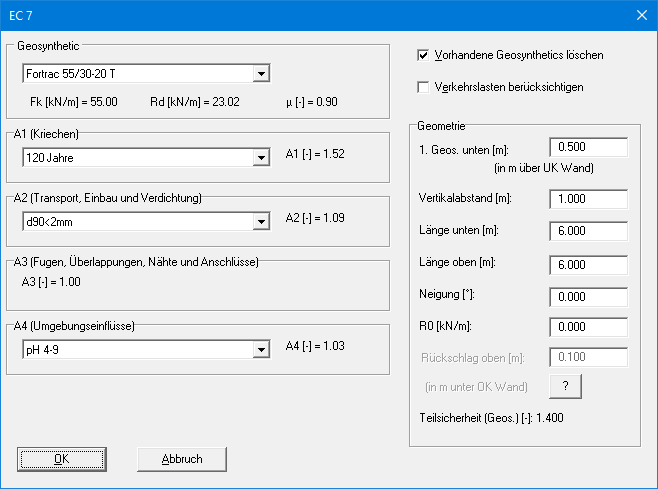

Wählen Sie den Menüeintrag " Nagelwand / generieren". Sie erhalten die folgende Dialogbox. Wenn bereits Geosynthetics generiert wurden, aktivieren Sie den Schalter " Vorhandene Geosynthetics löschen".

Übernehmen Sie die obigen Einstellungen mit " OK". Es werden 6 neue Geosynthetics erzeugt. Nach Bestätigung einer entsprechenden Meldung öffnet sich sofort eine Abfragebox. Beantworten Sie die Frage " Gleitflächen neu generieren?" mit " nein", werden die neuen Geosynthetics im System dargestellt und die eingestellten Werte in einer Tabelle in der " Legende Nagelkräfte" aufgeführt.

Im Normalfall und auch für unser Beispiel beantworten Sie die Abfrage nach der Gleitflächengenerierung mit " ja". Lassen Sie einen Schnittpunkt erzeugen, falls die Ansatzpunkte der Geosynthetics nicht im Bereich der Wand liegen.
