GGU-STRATIG: (Bohrloch)Rammsondierung neu anlegen oder bearbeiten

Über diesen Menüeintrag können Sie Ramm- und Bohrlochrammsondierungen eingeben und bearbeiten. Sie erhalten zunächst eine Dialogbox, in der Sie eine neue (Bohrloch-)Rammsondierung eingeben können oder durch Klicken auf die entsprechenden Knöpfe mit den Namen der vorhandenen (Bohrloch-)Rammsondierungen diese zur Bearbeitung auswählen. In der Beispieldatei " Bsp_Rammsondierung.bop" sind bereits zwei Rammsondierungen vorhanden, LRS 1 und LRS 2:

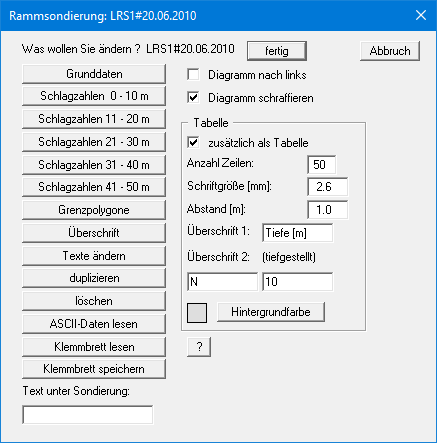

Nach Klicken auf den Knopf " LRS 1#20.06.2010" erhalten Sie die folgende Editorbox für die ausgewählte Rammsondierung:


Folgende Aktionen sind möglich:

  • " Grunddaten"

Sie können die Grunddaten der ausgewählten (Bohrloch-)Rammsondierung eingeben oder ändern (siehe Erläuterungen in Abschnitt “ Grunddaten einer (Bohrloch)Rammsondierung eingeben”.

  • " Schlagzahlen 0 - 10 m", " Schlagzahlen 11 - 20 m", etc.

Nach Klicken auf diese Knöpfe können Sie in weiteren Dialogboxen die Schlagzahlen von 0 bis 10 m usw. eingeben. Die Eingabe einer negativen Zahl (z. B. " -1") oder das völlige Fehlen einer Schlagzahl kennzeichnet das Ende der Rammsondierung.

  • Über den Knopf " Schlagzahlen löschen" können Sie, z.B. bei einer duplizierten Rammsondierung, alle Schlagzahlen des gewählten Eingabebereiches löschen.

  • " Grenzpolygone"

Nach dem Klicken auf diesen Knopf können Sie eine Polygondarstellung innerhalb des Rammdiagramms erreichen. Das ist z.B. sinnvoll, wenn Grenzkurven für locker und mitteldicht usw. gekennzeichnet werden sollen.

Es können 3 Grenzpolygone definiert werden. " Text 1" und " Text 2" werden zur Kennzeichnung des gewählten Grenzbereichs unter dem Diagramm eingetragen. Das eigentliche Polygon wird nach Anwahl des Knopfes " Werte ändern" eingegeben. Sie erhalten eine Dialogbox, in der Sie die Eckpunkte des Polygons eingeben können.

  • " Überschrift"

Sie können den Text über dem Diagramm verändern. Die Vorgabe bei Programmstart ist immer " Schlagzahlen je 10 cm". Eine Änderung des Textes wird in der Dialogbox " Grunddaten" in das Eingabefeld " Text für hor. Achse" übernommen und umgekehrt.

  • " Texte ändern"

Sie können nach jedem gerammten Meter einen Text z.B. zum Abdrehverhalten eingeben, der rechts neben dem Diagramm dargestellt wird.

  • " duplizieren"

Nach dem Klicken auf diesen Knopf wird die aktuelle (Bohrloch-)Rammsondierung dupliziert. Sie befinden sich anschließend in der Dialogbox " Grunddaten" der duplizierten Rammsondierung.

  • " löschen"

Nach einer Sicherheitsabfrage wird die aktuelle (Bohrloch-)Rammsondierung gelöscht.

  • " ASCII-Daten lesen"

Über diesen Knopf können Sie ASCII-Daten, die Sie von den Firmen EDAS oder HMP erhalten haben, über einen Dateiimport einlesen.

  • " Klemmbrett lesen"

Sie können Rammdaten über die Windows-Zwischenablage importieren. Wenn Ihnen die Schlagzahlen beispielsweise in einer Exceltabelle vorliegen, können Sie dort die Spalte mit den Schlagzahlen in die Zwischenablage (" Bearbeiten / Kopieren") kopieren und anschließend über den Knopf " Klemmbrett lesen" in die Dialogboxen " Schlagzahlen 0 - 10 m" usw. einfügen.

  • " Text unter Sondierung"

In diesem Feld können Sie einen Text eingeben, der unter der Rammsondierung dargestellt wird. Um im Text einen Zeilenumbruch zu erzeugen, geben Sie ein " #"-Zeichen ein (z.B. kein Bohrfortschritt#Beton).

  • " Diagramm nach links"

Mit dem Schalter können Sie das (Bohrloch-)Rammdiagramm gespiegelt darstellen.

  • " Diagramm schraffieren"

Mit dem Schalter können Sie die horizontale Schraffur des dargestellten (Bohrloch-) Rammdiagramms ein- oder ausschalten. Die farbige Auswertung aktivieren Sie über die Legende (siehe Menüeintrag “ Eingabe / Legenden” Knopf “ Rammsondierungen”).

  • " zusätzlich als Tabelle"

Mit dem Schalter können Sie die Rammdaten zusätzlich als Tabelle darstellen lassen (siehe Erläuterungen im Abschnitt “ Schlagzahlen zusätzlich als Zahl oder als Tabelle darstellen”).
