GGU-STRATIG: Grunddaten für ein Penetrologger-Diagramm eingeben

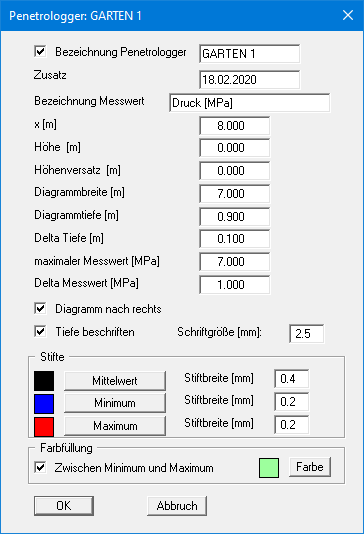

Nach Klicken auf den Knopf " Grunddaten" erhalten Sie die folgende Dialogbox für das ausgewählte Penetrologger-Diagramm:

Sie können das Penetrologger-Diagramm mit einer Bezeichnung versehen, die durch eine Eingabe im Feld " Zusatz" ergänzt werden kann. Beides wird auf dem Ausgabeblatt nicht mit dargestellt, wenn Sie den Schalter " Bezeichnung Penetrologger" deaktivieren. Die Bezeichnung wird aber immer zur Beschriftung der Knöpfe in der obigen Dialogbox benutzt (siehe Abschnitt “ Penetrologger-Diagramm neu anlegen oder bearbeiten”).

Mit " x", " Höhe" und " Höhenversatz" legen Sie die Positionierung des Diagramms auf dem Blatt fest. Mit den weiteren Angaben definieren Sie die Größe und Unterteilung des Diagramms. Wenn der Schalter " Diagramm nach rechts" aktiviert ist, werden die Messwerte nach rechts steigend ins Diagramm eingetragen. Über die Schalter " Tiefe beschriften" aktivieren Sie die Tiefenbeschriftung, die je nach gewählter Diagrammausrichtung rechts oder links vom Diagramm dargestellt wird.

Im Bereich " Stifte" sind für Mittelwert, Minimum und Maximum der Messwerte jeweils unterschiedliche Stifte voreingestellt. Sie können die Stiftfarben und Stiftbreiten anpassen. Der Bereich zwischen den Minimal- und Maximalwerten kann mit einer beliebigen Farbfüllung dargestellt werden. Wenn die Farbfüllung nicht gewünscht wird, deaktivieren Sie einfach den Schalter.
