GGU-TIME-GRAPH: Menüeintrag "Blattformat"

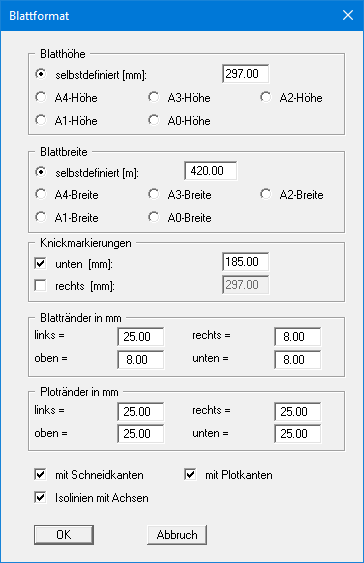

Sie erhalten eine Dialogbox, in der Sie das Blattformat einstellen können.

In den Bereichen " Blatthöhe" und " Blattbreite" können Sie die gewünschten Blattformate direkt durch Anklicken auswählen oder einen selbst definierten Wert eingeben. Voreingestellt ist ein DIN A3-Blatt. Das Programm zeichnet automatisch um das Ausgabeblatt dünne Schneidkanten, die beim Ausdruck auf Plottern mit Rollenmedien benötigt werden. Die Schneidkanten können durch Ausstellen des Schalters " mit Schneidkanten" ausgeblendet werden. Im Bereich " Knickmarkierungen" können Sie eine Darstellung für den rechten und unteren Blattrand aktivieren.

Mit den " Blatträndern" legen Sie die Lage eines dick ausgezogenen Rahmens als Abstand von den Schneidkanten fest. Dieser Rahmen umschließt Ihre spätere Anlage. Sie können diesen Rahmen ausblenden, wenn Sie den Schalter " mit Blatträndern" deaktivieren. Mit den " Ploträndern" definieren Sie einen festen Abstand von den Blatträndern zum eigentlichen Zeichenbereich, in dem die grafische Auswertung Ihrer Eingaben dargestellt wird. Wenn Sie den Knopf " Isolinien mit Achsen" deaktivieren, wird bei einer Isoliniendarstellung die x- und y-Achsenbeschriftung ausgeblendet.
