GGU-TIMESET: Menüeintrag "Einstellungen"

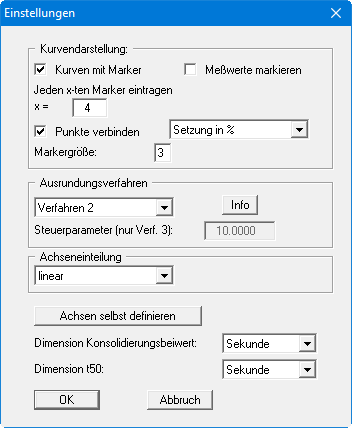

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung der grafischen Darstellung ermöglicht:

Bereich " Kurvendarstellung"

Durch Aktivierung der entsprechenden Schalter können Sie Ihre Messwerte als Zeit-Setzungs-Kurve darstellen lassen, die in bestimmten Abständen oder direkt an den Messwerten mit Markern versehen ist. Die Markergröße ist einstellbar. Wenn Sie " Kurven mit Markern" aktiviert haben, können Sie die Abstände durch Angabe des Wertes " x =" verändern.

Jede Zeit-Setzungs-Kurve erhält einen anderen Marker, so dass eine einfache Unterscheidung mehrerer Zeit-Setzungs-Kurven auch in schwarzweißen Ausdrucken möglich ist. Bei mehreren Kurven erfolgt dadurch ebenfalls eine leichtere Zuordnung zwischen Zeit-Setzungs-Kurve und den Angaben in der Diagrammtabelle. Dazu nehmen Sie die Signatur der Zeit-Setzungs-Kurve in Ihre Diagrammtabelle auf (siehe Menüeintrag " Formblatt / Texte + Tabelle" Knopf " Texte und Zuordnung ändern").

Bereich " Ausrundungsverfahren"

Sie können zwischen 4 Verfahren auswählen. Die Infobox informiert Sie über die Art der Ausrundung:

nicht ausrunden = keine Ausrundung

Verfahren 1 = Strenger Bezier-Spline

Verfahren 2 = "Lockerer" Bezier-Spline

Verfahren 3 = Rationale Spline-Interpolation

Bei den Ausrundungsverfahren 2 und 3 werden sehr runde Kurven erzeugt. Die Abweichungen zwischen den Messwerten und den dargestellten Zeit-Setzungs-Kurven werden bei der Markierung der Messwerte des Versuchs sichtbar.

Die Ausrundung kann beim Verfahren 3 durch den " Steuerparameter" beeinflusst werden. Der Wert des Steuerparameters darf nur in dem Bereich zwischen > -1,0 und < 1000 liegen.

Bereich " Achseneinteilung"

Sie können für die Zeitachse Ihrer Kurven zwischen einer linearen, logarithmischen oder einer Darstellung im Wurzelmaßstab auswählen.

Knopf " Achsen selbst definieren"

Bei der grafischen Darstellung der Zeit-Setzungs-Kurven wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Wenn Sie den Knopf " Achsen selbst definieren" anwählen, erhalten Sie ein Dialogbox, in der Sie zunächst den Schalter " Nachfolgende Achsenwerte verwenden" aktivieren müssen. Anschließend können Sie die gewünschten minimalen und maximalen Werte für Zeit und Setzung eingeben.
