GGU-CANTILEVER: Menüeintrag "Nachweise / Teilsicherheiten"

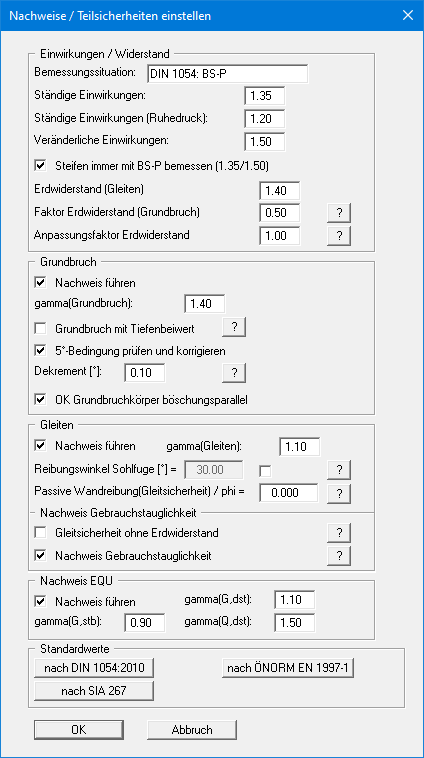

Wenn Sie mit dem Teilsicherheitskonzept rechnen, erhalten Sie die folgende Dialogbox zur Festlegung der Teilsicherheiten.


Der Bereich "Nachweis EQU" (Grenzzustand des Verlusts der Lagesicherheit) ist nur beim EC 7 vorhanden.

Im Bereich "Standardwerte" können Sie über den Knopf "nach DIN 1054:2010" die Teilsicherheitswerte für die verschiedenen Lastfälle der DIN 1054:2010 bzw. des EC 7 übernehmen lassen. Die gewählte Bemessungssituation wird dabei automatisch oben in der Dialogbox eingetragen und kann, wenn gewünscht, in der Allgemeinen Legende dargestellt werden. Sie können hier aber auch eigene Bezeichnungen verwenden.

Beim Teilsicherheitskonzept nach EC 7 wurden die Bezeichnungen der Lastfälle geändert:

  • Lastfall 1 heißt jetzt BS-P: Ständige Bemessungssituation (Persistent Situation)

  • Lastfall 2 heißt jetzt BS-T: Vorübergehende Bemessungssituation (Transient Situation)

  • Lastfall 3 heißt jetzt BS-A: Außergewöhnliche Bemessungssituation (Accidental Situation)

Zusätzlich gibt es noch die Bemessungssituation infolge Erdbeben (BS-E). Nach DIN 1054:2021-04, Tabellen A 2.1 bis A 2.3, gelten für BS-E dieselben Teilsicherheiten wie für BS-A. Der Knopf "BS-A/BS-E" übernimmt diese Werte:

  • ständige Einwirkungen γG = 1,10, Ruhedruck γG,E0 = 1,00, veränderliche Einwirkungen γQ = 1,10
  • Erdwiderstand (Gleiten) = 1,20, Grundbruch = 1,20, Gleiten = 1,10
  • Nachweis EQU: γG,dst = 1,00, γG,stb = 0,95, γQ,dst = 1,00

Der Knopf "BS-E(alt)" setzt dagegen alle Teilsicherheiten = 1,0. Das entspricht der älteren Regelung, nach der unter DIN 1054:2010 in der Bemessungssituation BS-E gemäß DIN EN 1990 keine Teilsicherheiten angesetzt wurden.

Die Wahl der Bemessungssituation aktiviert keine Erdbebenlasten. Diese geben Sie im Menüeintrag Editor 1 / Erdbeben über kh bzw. kv ein. Dort finden Sie auch die Teilsicherheit "gam,phi'" (Vorgabewert 1,25, empfohlen nach DIN EN 1998-5). Sie mindert den Reibungswinkel (tan φ') für die Erddruckbeiwerte, allerdings nur, wenn "Erddruckbeiwerte verändern (EC 8)" angekreuzt ist und kh oder kv ungleich 0 ist. Diese Teilsicherheit wirkt unabhängig von der gewählten Bemessungssituation.

Des Weiteren haben Sie die Möglichkeit, über den Knopf "nach ÖNORM EN 1997-1" die Teilsicherheiten nach österreichischer Norm auszuwählen.
