GGU-ELASTIC: Beispielsystem

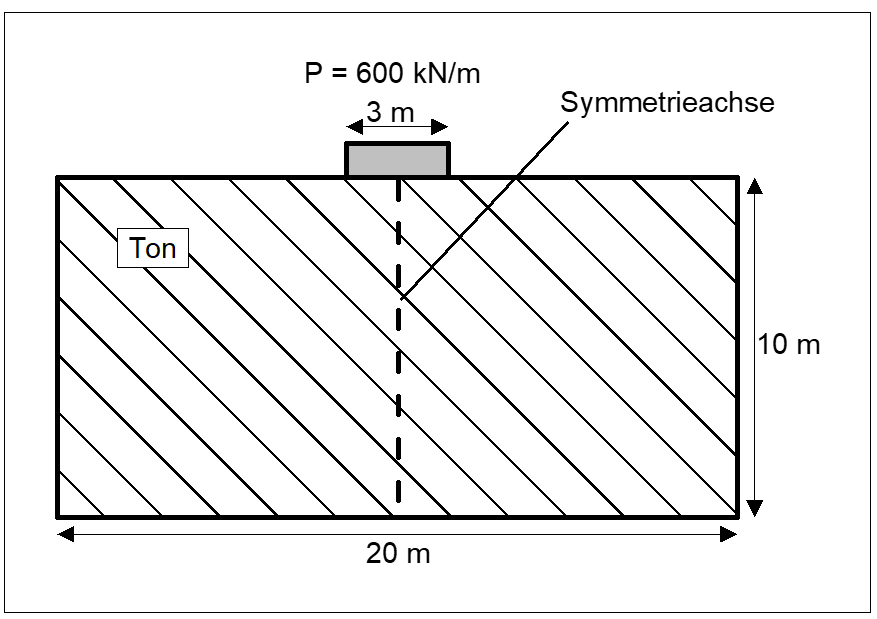

Nachfolgend wird an einem konkreten Beispiel eine Berechnung gezeigt. Berechnet werden soll die Spannungsverteilung unter einem Streifenfundament.

Folgende Kennwerte liegen vor:

• Steifemodul ES = 7,5 MN/m²

• Querkontraktionszahl

= 0,0

• Reibungswinkel

= 25°

• Kohäsion c = 30 kN/m²

Die Angabe einer Wichte ist nicht erforderlich, da sich das Untergrundsystem infolge des Eigengewichts des Bodens bereits gesetzt hat. Die Wichte wird daher zu " 0" gesetzt. Aus der Last P und der Fundamentbreite ergibt sich eine Bodenpressung von 200 kN/m².
