GGU-FOOTING: Ergebnisdarstellung im Grundriss (Beispiel 2)

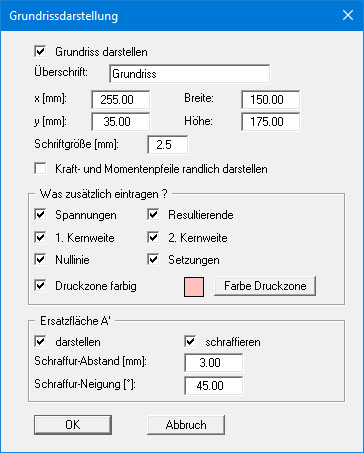

Wählen Sie den Menüeintrag " Formblatt / Grundriss" oder klicken Sie mit der linken Maustaste doppelt in das Zeichnungselement " Grundriss" am rechten Bildrand. ( Hinweis: Bei der Berechnung im Modus " Mehrere Fundamente" befindet sich hier das Fundamentdiagramm).

Aktivieren Sie den Schalter " Druckzone farbig". Betätigen Sie den Knopf " Farbe Druckzone" und wählen Sie in der Farbbox ein dezentes Rot (oder auch nicht). Bestätigen Sie mit " OK".

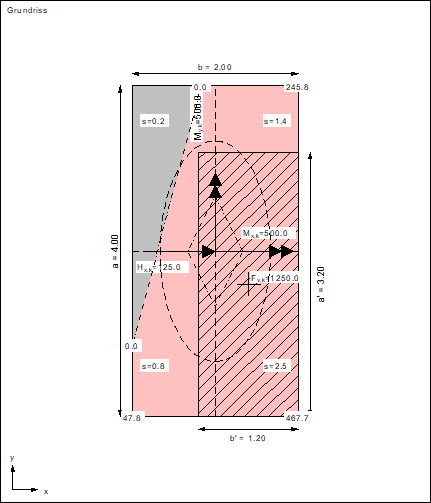

In der Grundrissdarstellung wird nun die Druckzone farbig angelegt.

Zusätzlich enthält die Grafik:

• die charakteristischen Kraftgrößen Mx,k, My,k, Hx,k und die Vertikalkraft Fv,k

(= Resultierende, mit einem Kreuz gekennzeichnet).

• die 1. Kernweite.

Wenn die Resultierende in diesem rautenförmigen Bereich liegt, ist der Querschnitt voll

überdrückt.

• die 2. Kernweite.

Wenn die Resultierende in diesem ellipsenförmigen Bereich liegt, ist eine klaffende Fuge vorhanden.

• die Ersatzfläche A'.

Dieser Bereich ist zusätzlich am Rand mit den Größen a' und b' vermaßt.

• die vier Eckspannungen bzw. im vorliegenden Fall (mit klaffender Fuge) die Spannungen an den fünf Ecken der Druckzone.

• die Setzungen an den vier kennzeichnenden Punkten.

Die daraus resultierende Winkelverdrehung kann aus der Einzelfundament-Legende im linken unteren Bereich des Bildschirms abgelesen werden.
