GGU-FOOTING: Ergebnisdarstellung in der Einzelfundament-Legende (Beispiel 2)

Wählen Sie den Menüeintrag " Formblatt / Einzelfundament" oder klicken Sie mit der linken Maustaste doppelt in das Zeichnungselement " Einzelfundament" am linken Bildrand.

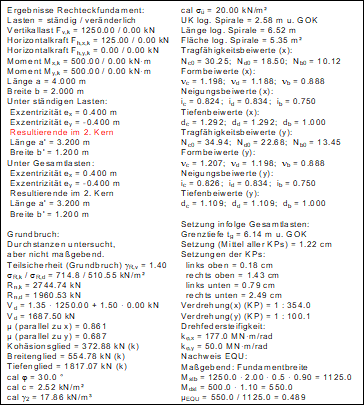

Aktivieren Sie alle Schalter im Bereich " Was zusätzlich eintragen ?". Bestätigen Sie mit " OK" und setzen anschließend eine Lupe auf das Zeichnungselement im linken unteren Bildschirmbereich. Sie erhalten nun alle wesentlichen Berechnungsergebnisse dargestellt. Der maximale Ausnutzungsgrad von 0,861 ist parallel zur Seite x des Fundamentes vorhanden. Parallel zur Seite y beträgt der Ausnutzungsgrad 0,687.
