GGU-FOOTING: Ergebnisdarstellung im Grundriss (Beispiel 3)

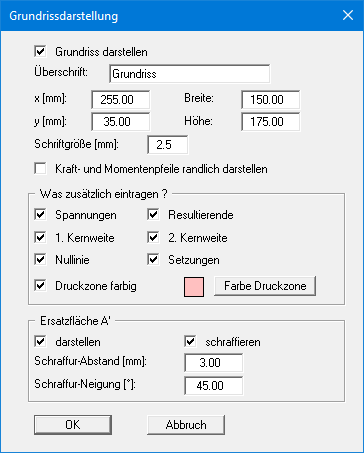

Wählen Sie den Menüeintrag " Formblatt / Grundriss" oder klicken Sie mit der linken Maustaste doppelt in das Zeichnungselement " Grundriss" am rechten Bildrand. ( Hinweis: Bei der Berechnung im Modus " Mehrere Fundamente" befindet sich hier das Fundamentdiagramm).

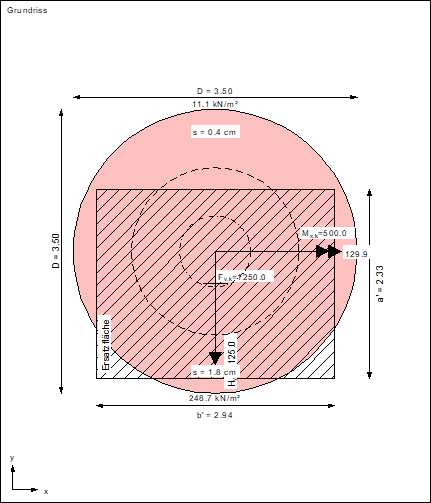

Geben Sie die geänderten Abmessungen ein und bestätigen Sie mit " OK". Sie erhalten die nachfolgende Grundrissdarstellung im rechten Bereich der Grafik.

Zusätzlich enthält die Grafik:

• die charakteristischen Kraftgrößen Mx,k, Hy,k und die Vertikalkraft Fv,k

(=Resultierende, mit einem Kreuz gekennzeichnet).

• die 1. Kernweite.

Wenn die Resultierende in diesem inneren Kreis (durchgezogene Linie) liegt,

ist der Querschnitt voll überdrückt.

• die 2. Kernweite.

Wenn die Resultierende in diesem mittleren Kreis (gestrichelte Linie) liegt,

ist eine klaffende Fuge vorhanden.

• die Ersatzfläche A'.

Dieser Bereich ist zusätzlich am Rand mit den Größen a' und b' vermaßt.

• die Randspannungen.

• die Setzungen an den beiden kennzeichnenden Punkten.

Die daraus resultierende Winkelverdrehung kann aus der Einzelfundament-Legende im linken unteren Bereich des Bildschirms abgelesen werden.
