GGU-GABION: Schritt 3 - Belastung des Körpers definieren (Bsp. 1)

Wählen Sie aus dem Menütitel " Editor 1" den Menüeintrag " Körper allgemein".

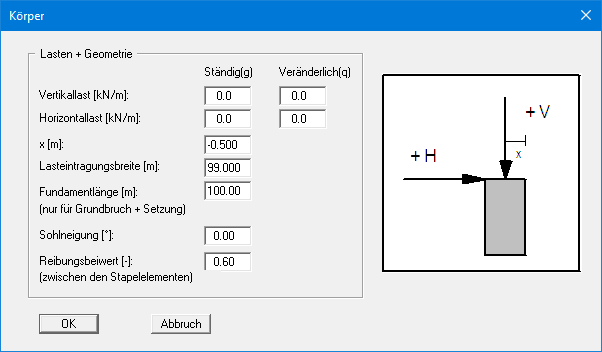

Im Allgemeinen besitzen Gabionen keine " Vertikallast" oder " Horizontallast" am Wandkopf. Unabhängig davon können Sie Werte eingeben, wenn tatsächlich entsprechende Lasten vorliegen. Mit " x(Last)" definieren Sie die Stellung der Vertikallast vom rechten oberen Rand der Gabionenwand.

Die " Lasteintragungsbreite" ist für den inneren Nachweis der Gabionenwand nach EC 2 / DIN 1045 notwendig. Falls die Last nicht auf voller Breite eingetragen wird, definieren Sie den entsprechenden Wert. Ansonsten können Sie den vorgegebenen Wert von 99,0 unverändert lassen.

Die " Fundamentlänge" beeinflusst nur die Nachweise hinsichtlich Grundbruch und Setzungen. In der obigen Dialogbox können Sie auch eine eventuelle " Sohlneigung" definieren. Der " Reibungsbeiwert" zwischen den Stapelelementen (Gabionen) wird für den Nachweis der inneren Gleitsicherheit der Gabionenwand benötigt.
