GGU-GABION: Schritt 4 - Geometrie des Körpers definieren (Bsp. 1)

Wählen Sie den Menüeintrag " Editor 1 / Körper (Geometrie)". Die Dateneingabe der Körpergeometrie erfolgt in horizontalen Schnitten. Dazu definieren Sie in der Dialogbox jeweils die Tiefe des horizontalen Schnitts und die beiden zugehörigen x-Werte der Gabionenwand (siehe nähere Beschreibung im Menüeintrag " Editor 1 / Körper (Geometrie)").

Für die meisten praktischen Fälle können Sie die Eingabe aber einfacher mit dem Knopf " generiere" automatisch erzeugen lassen. Wenn Sie auf den Knopf " generiere" klicken, erhalten Sie die folgende Dialogbox, in der Sie die Art der Elemente festlegen können.

Bestätigen Sie für dieses Beispiel die Voreinstellung mit " OK". Sie erhalten eine weitere Dialogbox.

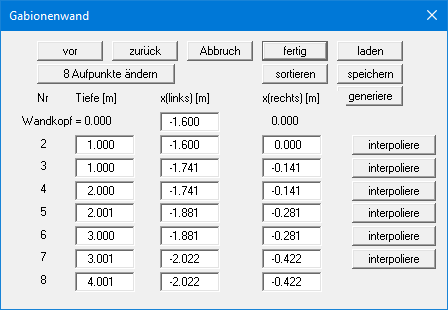

Wenn Sie die Werte der obigen Dialogbox eingegeben haben und die Box mit " OK" verlassen, werden die neu generierten Aufpunkte in der ursprünglichen Dialogbox angezeigt.

Damit ist die Geometrie des Körpers eingegeben. Nach Verlassen der Box über den Knopf " fertig" sehen Sie die generierten Gabionenelemente auf dem Bildschirm dargestellt.

Sollte das System nicht komplett dargestellt sein, klicken Sie einmal auf die Funktionstaste [ F9] oder den Menüeintrag " Blatt / Koordinaten neu berechnen”.
