GGU-STRATIG: Legende "Drucksondierungen (Bodenindex)"

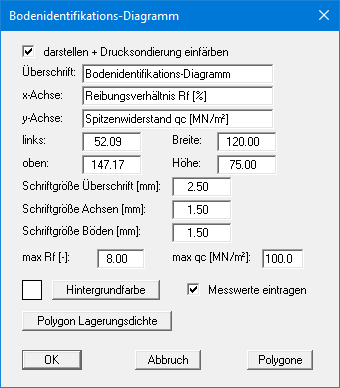

​Durch Aktivieren dieser Legende können Sie eine Auswertung der Reibungsverhältnisse zu Ihrer Drucksondierung über das so genannte Bodenidentifikations-Diagramm vornehmen. Es erscheint folgende Dialogbox:

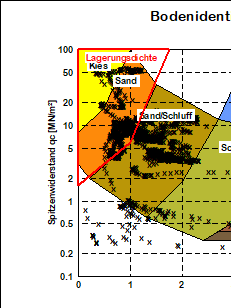

Das Bodenidentifikations-Diagramm wurde aus Versuchsreihen entwickelt, bei denen für die verschiedenen Bodenarten das Reibungsverhältnis gegen den Spitzenwiderstand aufgetragen wurde. Damit ergeben sich Polygone zur Festlegung der Bodenarten. Über den Knopf " Polygone" können Sie diese an ortstypische Auswertungen anpassen und in eine Datei " .idx" speichern. Nachfolgend sehen Sie beispielhaft die Dialogbox zur Polygon-Definition von Kies:

Der Faktor alpha, der für die verschiedenen Bodenarten definiert wird, kann zur Ermittlung des Steifemoduls (Es = alpha ·qc) herangezogen werden (siehe Menüeintrag " Eingabe / Drucksondierung", Knopf " Steifemodul"). Durch die farbige Auswertung über die festgelegten Polygone kann allein aus der Drucksondierung eine Bodenart bestimmt werden.

Über den Knopf " Polygon Lagerungsdichte" definieren Sie den Bereich, für den bei der Auswertung der Spitzenwiderstandswerte qc die Werte für die Lagerungsdichte verwendet werden sollen. Die Darstellung des Polygons der Lagerungsdichte im Bodenidentifikations-Diagramm erfolgt nur, wenn Sie in der Legende " Drucksondierungen (Spitzenwider)" den Schalter " Polygon für Lagerungsdichte verwenden" aktiviert haben.

Eine beispielhafte Darstellung finden Sie in der Datei " Bsp_Drucksondierung 2.bop" im Beispiele-Ordner des Programms.
